Sidik Jari Untuk Kunci Membuka Pintu

Alat Membuka Pintu Dengan Sidik Jari ini adalah pengembangan dari alat sebelum nya dengan judul “Alat Kunci Ketuk Pintu Digital“.

Kalau sebelum nya alat tersebut dapat membuka pintu jika ketukan pintu nya benar, berbeda dengan yang akan kita buat sekarang. Pintu akan tebuka saat sidik jari yang kalian tempel di sensor nya sudah benar atau sudah terdaftar pada alat tersebut.

Nah untuk membuat alat yang dapat membuka kunci pintu berdasarkan sidik jari, ada beberapa bahan yang harus disiapkan.

Alat dan Bahan Sidik Jari

  • Sensor sidik jari
  • Doorlock 12VDC
  • Adaptor 12VDC
  • Relay 12V
  • Led 3mm x 4
  • ATmega328
  • Diode IN4007
  • Buzzer 5V
  • Terminal Screw 2P x 2
  • Xtal 16MHz
  • C1, C2, C6 100nF
  • C3, C4 22pF
  • C5 10uF / 16V
  • R1, R3, R4, R5, R6, R7, R8 1K Ohm
  • R2 10K Ohm
  • Tactile switch
  • Regulator AMS1117 5V
  • T1, T2 MMBT3904

Skematik dan Tata Letak Komponen

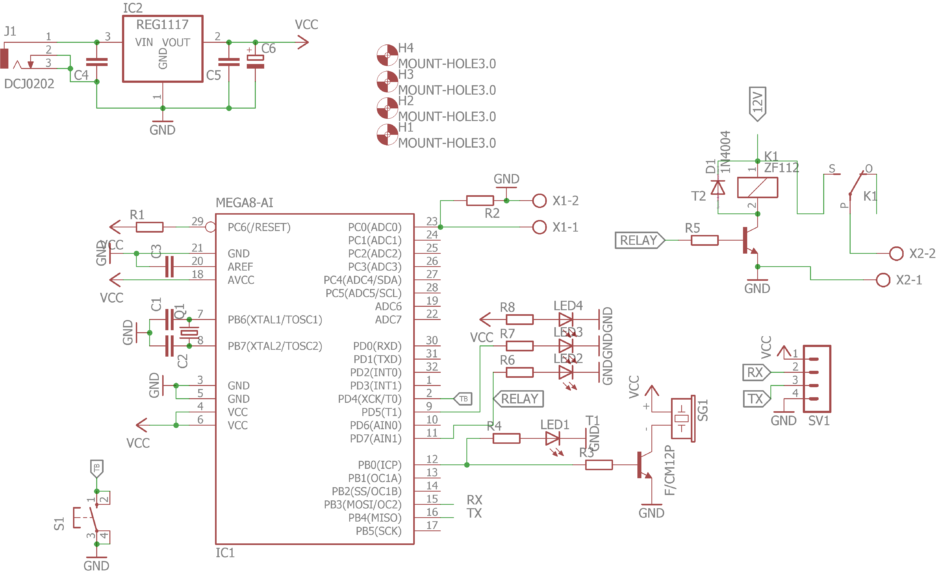

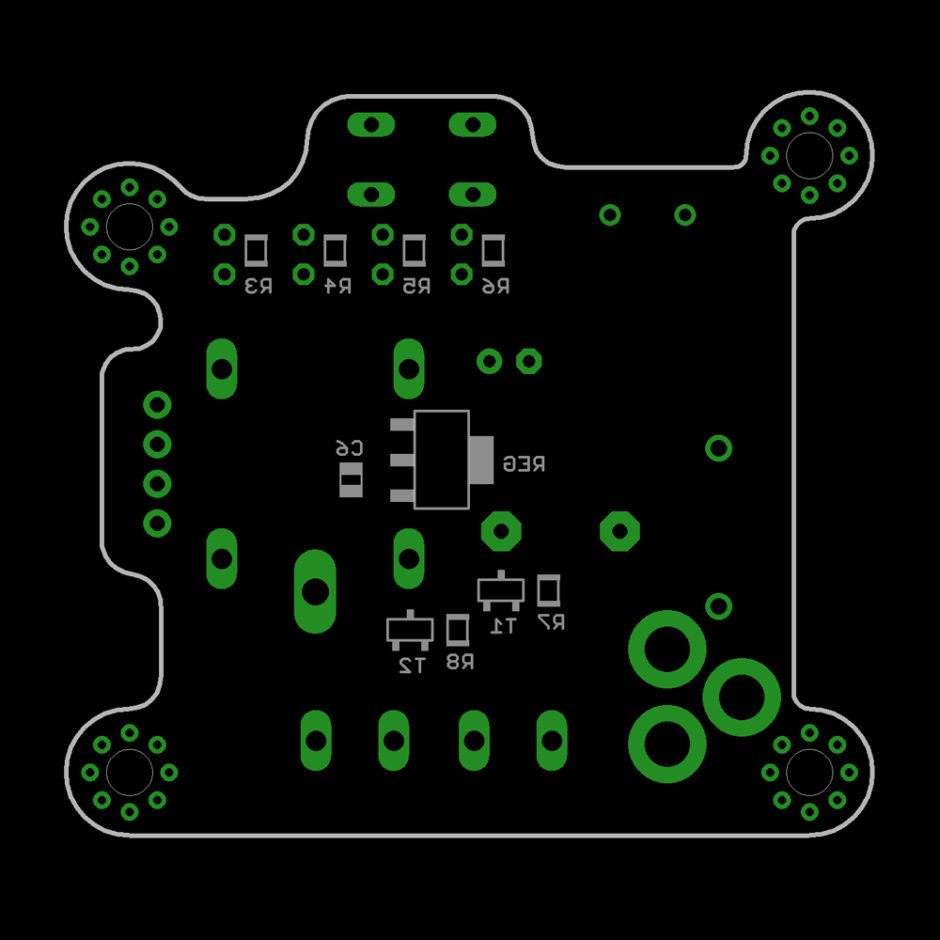

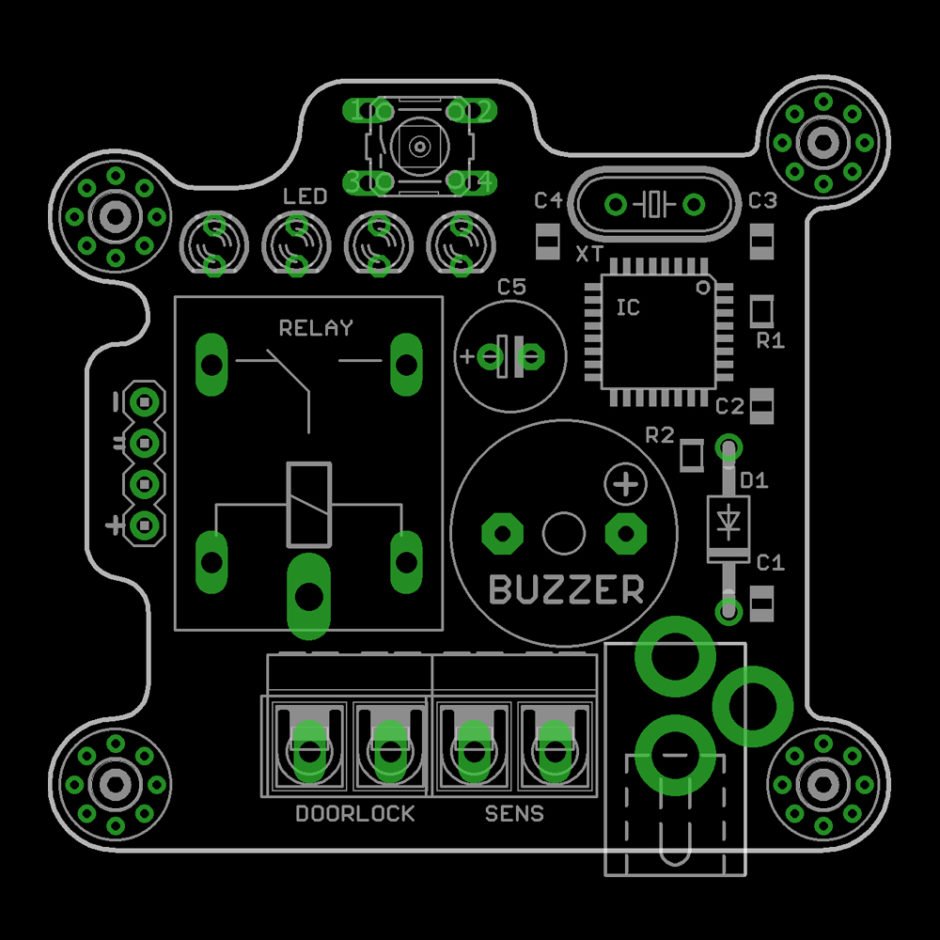

Untuk gambar skematik nya kalian bisa perhatikan pada design yang sudah saya buat dengan menggunakan software EAGLE PCB berikut ini. Dan untuk tata letak komponen nya, nomor urut sesuai dengan daftar komponen sebelum nya.

Ingat saat merakit alat ini kalian harus menambahkan dioda pengaman arus balik pada jalur tegangan yang menuju doorlock agar arus balik yang dihasilkan oleh kumparan doorlock tidak masuk kembali ke rangkaian mikrokontroler.

Jika IC ATmega yang kalian gunakan belum diprogram, kalian bisa memprogram nya dengan menggunakan USBASP yang dijual juga di duwiarsana.com pada link ini.

  • You've just added this product to the cart:

    Paket Pintu Sidik Jari

    Paket Pintu Sidik Jari

    paket lengkap project buka pintu dengan sidik jari

    Rp580.000
  • You've just added this product to the cart:

    Doorlock 12V Mini

    Doorlock 12V Mini

    doorlock mini dengan tegangan kerja 12V

    Rp95.000
  • You've just added this product to the cart:

    USBASP 2840P Mini

    Hot

    USBASP 2840P Mini

    Alat USB programer yang digunakan untuk memasukkan program dari komputer ke IC atmega AVR

    Rp100.000
  • You've just added this product to the cart:

    ATmega328P-AU

    ATmega328P-AU

    Mikrokontroler yang sering dipakai pada arduino UNO, dan kamu juga bisa menggunakannya pada project mikrokontrolermu secara mandiri.

    Rp30.000

Kalau kalian bingung gimana cara merakit nya kalian bisa langsung aja nonton video yang sudah saya buat dan upload pada channel youtube saya.

Bagi yang mau bertanya atau ingin membahas tentang coding arduino yang saya buat di project ini silahkan masuk ke bagian tanya jawab berikut ini dan ayo ikut bergabung agar forum ini menjadi ramai.

Baca juga  Download Coding Jam Sholat Led Matrix

Kalian juga bisa menambahkan topik yang kalian ingin bahas di forum tanya jawab duwiarsana.com ini.
