Download Project Kontroler Jadwal Sholat

Sesuai dengan janji saya pada video youtube yang sudah saya posting duluan, sekarang saya akan membagikan file firmware dari kontroler jadwal sholat digital dengan menggunakan display 2 buah led matrix tipe P10.

Sebelum kalian klik tombol download, lanjutin baca tulisan ini dulu yuk.

Awalnya saya membuat sebuah kontroller untuk display jam digital kalender dan thermometer menjadi satu. lalu saya inget sama project jam sholat + suara adzan otomatis yang lalu (2tahun lalu). karena untuk membuat sebuah jam sholat atau jadwal sholat digital hanya memerlukan sebuah ic waktu yaitu RTC dan mikrokontroller saja jadi modul jam thermometer yang sudah saya buat duluan itu saya buatkan lagi program baru yang berisikan rumus perhitungan mencari waktu sholat semua tempat secara otomatis berdasarkan lokasi koordinat dari suatu tempat.

Tentu saja saya memang tidak mahir di bidang ini, karena saya sendiri ber agama hindu. Tapi untuk rumus dan penjelasan penjelasan tentang hubungan sudut derajat matahari, bulan dan sebagainya berikut parameter lainnya sudah saya cek pada beberapa sumber sehingga didapatlah hasil yang kalau saya lihat mendekati dari jadwal yang dibuat pada website jadwalsholat.org

untuk sementara ini tulisan pesan berjalan yang ada pada display jadwal sholat ini masih fix atau hanya bisa diganti jika kita membuat dan mengupload ulang program nya ke ic mikrokontroler nya.

Mungkin fitur update tulisan lewat hp akan ditambahkan nanti.

Design pcb dari kontroler ini saya buat menggunakan softwar eagle pcb. dari mulai skematik nya sampai dengan layout nya.

Menggunakan sebuah mikrokontroler atmega328 smd yang membuat kontroller multifungsi ini terlihat ringkas dan mungil.

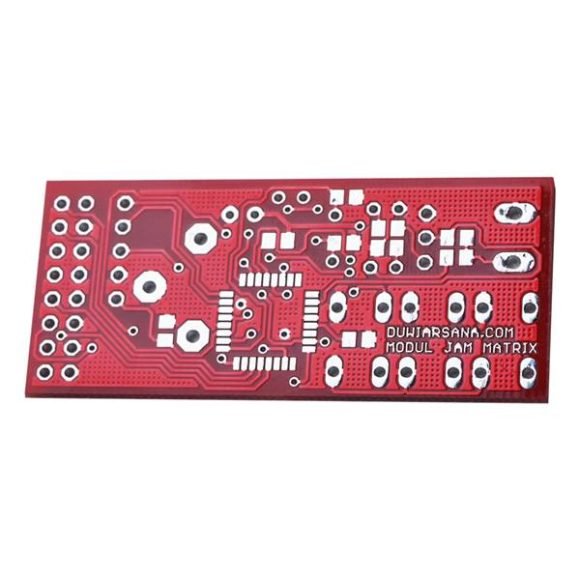

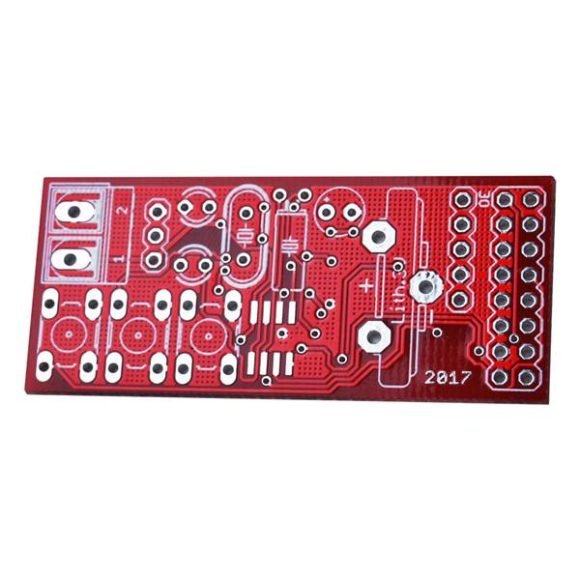

berikut ini adalah gambar dari design pcb yang saya buat di eagle pcb.

Baca juga  Download Project ATS (Automatic Transfer Switch) Genset

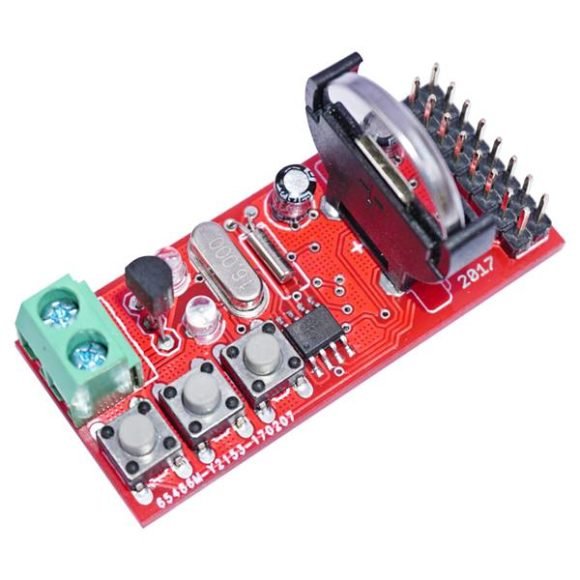

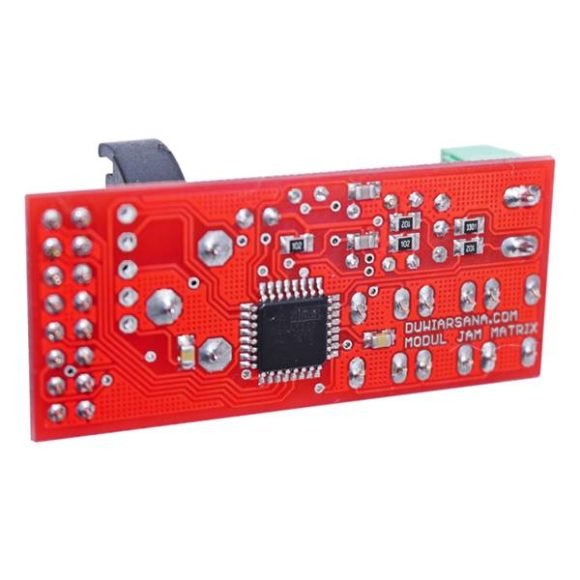

Nah kalau uda dicetak nanti ukuran nya jadi kecil banget kayak beberapa foto ini nih.

Untuk kalian yang mau beli modul ini dengan program jam digital atau pun jadwal sholat juga bisa cek di menu toko di web saya ini. pilih kategori modul duwiarsana.

Kalau mau bikin sendiri silahkan download file nya pada tempat download yang sudah saya siapkan.

Nah cek dulu video demo nya ya :)

Kalau kamu mau download silahkan pilih tombol sosial media yang akan kamu gunakan untuk membuka kunci download dibawah ini. abis itu download deh file skematik dalam bentuk eagle pcb dan juga firmware dari jadwal sholat digital ini.

Jangan lupa settingan fusebit untuk atmega328 dengan crystal 16MHz adalah Low fuse FF, high fuse DA

[sociallocker id=2480]

download skematik eagle

download file hex

[/sociallocker]
